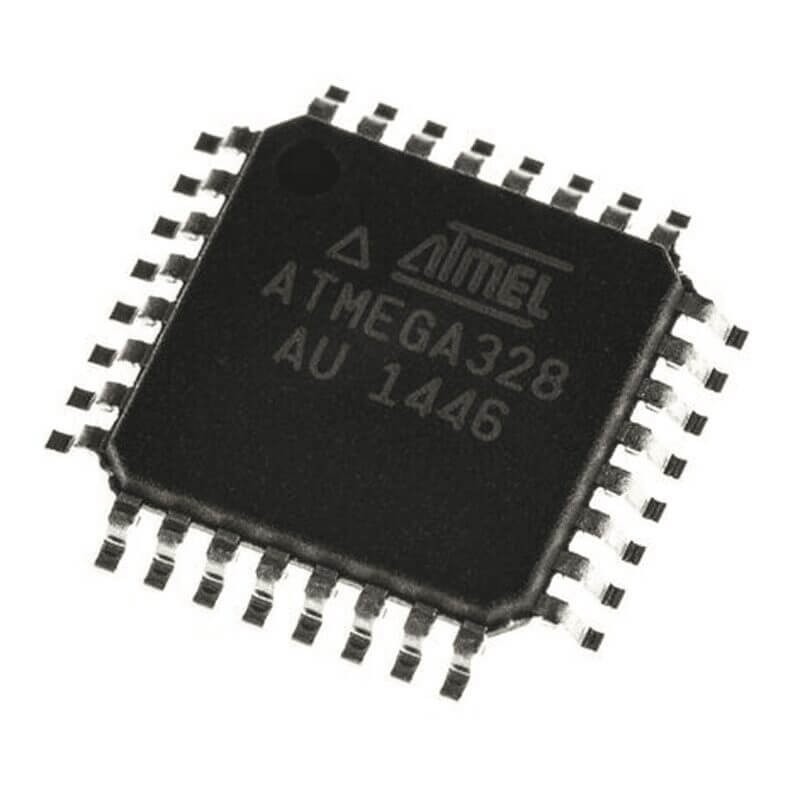

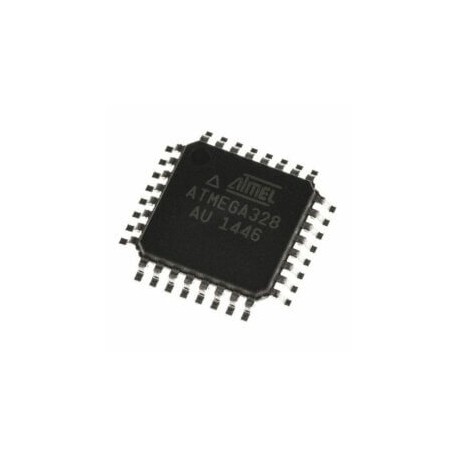

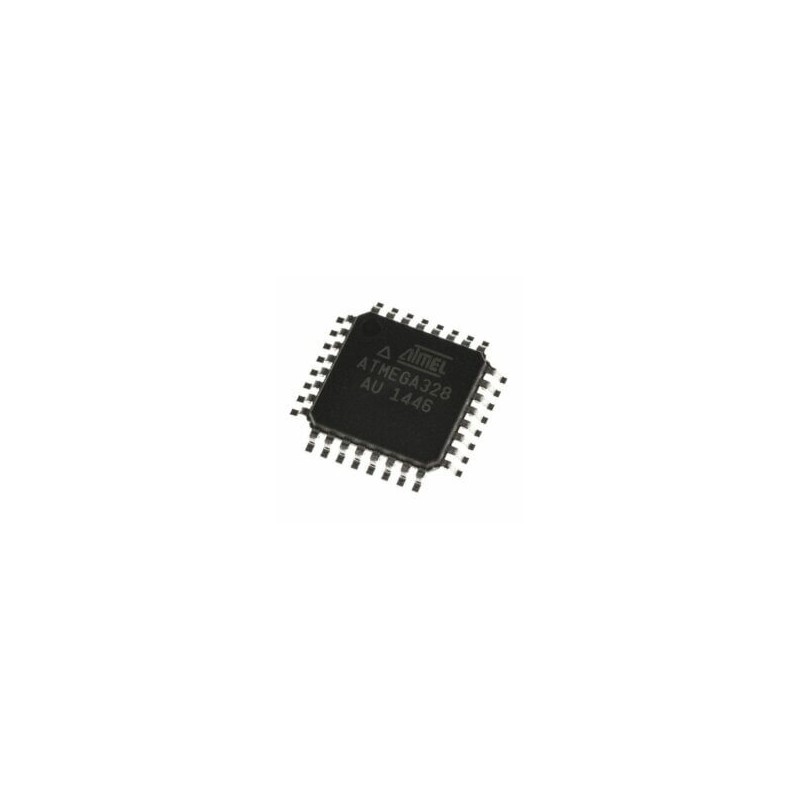

ATMEGA328P-AU SMD Microcontrolador

INFORMACIÓN ATMEGA328P-AU es un MCU de 8 bits de alto desempeño, con arquitectura RISC, en formato superficial o SMD; utilizado en el Arduino Nano con 32 KB de memoria flash y 2 KB de RAM, 23 líneas de E/S de propósito general, 32 registros de proceso general, tres temporizadores flexibles/contadores con modo de comparación. Cuenta con interrupciones internas y externas, programador de modo USART, «watchdog timer» programable con oscilador interno, y cinco modos de ahorro de energía seleccionables por software. No trae el bootloader cargado. El Microcontrolador ATMEGA328P-AU se puede ocupar para diferentes proyectos  de electrónica, robótica y mecatrónica. O repuestos para Arduino Nano. ESPECIFICACIÓN Y CARACTERÍSTICAS Chip: ATMEGA328P-AU Formato SMD: TQFP Procesador y tamaño del Núcleo: 8 bits – AVR Voltaje de operación: 1.8 V a 5.5 V Pines: 32 Memoria FLASH: 32KB Memoria RAM: 2KB Máxima frecuencia de funcionamiento: 20Mhz Comunicación: I²C, SPI, UART/USART Pines de entrada/salida: 23 Entradas Analógicas (ADC): 8 Temperatura: -40°C ~ 85°C Peso: 0.14g DOCUMENTACIÓN Y RECURSOS Datasheet  Pinout – ATmega328 SMD INFORMACIÓN ADICIONAL Carga del bootloader al ATmega328P-AU CON Arduino Nano Para realizar la carga del bootloader será necesario realizar la siguiente conexión a nuestro ATmega328P-AU a un Arduino Nano: Ya que hayamos realizado esta configuración y conectando nuestro Arduino Nano a la PC, continuaremos dentro de la suite IDE Arduino: Abrimos Archivos>Ejemplos>ArduinoISP En Herramientas>Arduino Nano y cargamos el programa de ejemplo seleccionado. Después de haber cargado el programa anterior, configuraremos nuevamente en Herramientas>Programador>Arduino as ISP Dentro de Herramientas , daremos clic en «Quemar bootloader» Después de esto podremos tener listo nuestro ATmega328P-AU listo para poder programar. ENLACES EXTERNOS Instalación del Bootloader en ATmega328P-AU- Electronoobs
