INFORMACIÓN

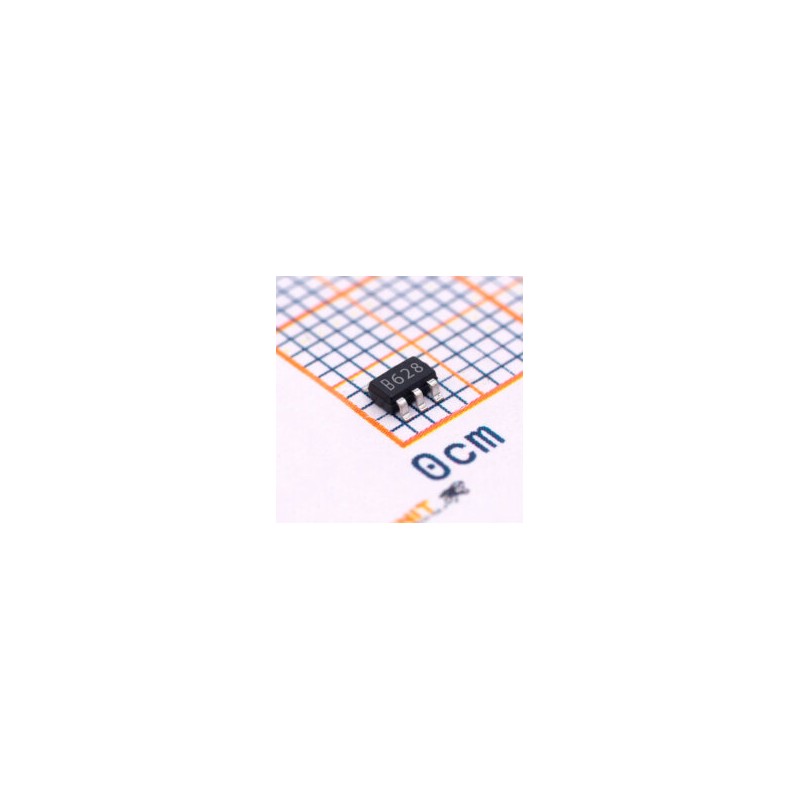

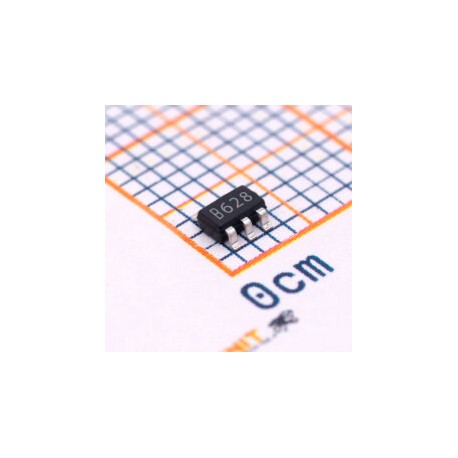

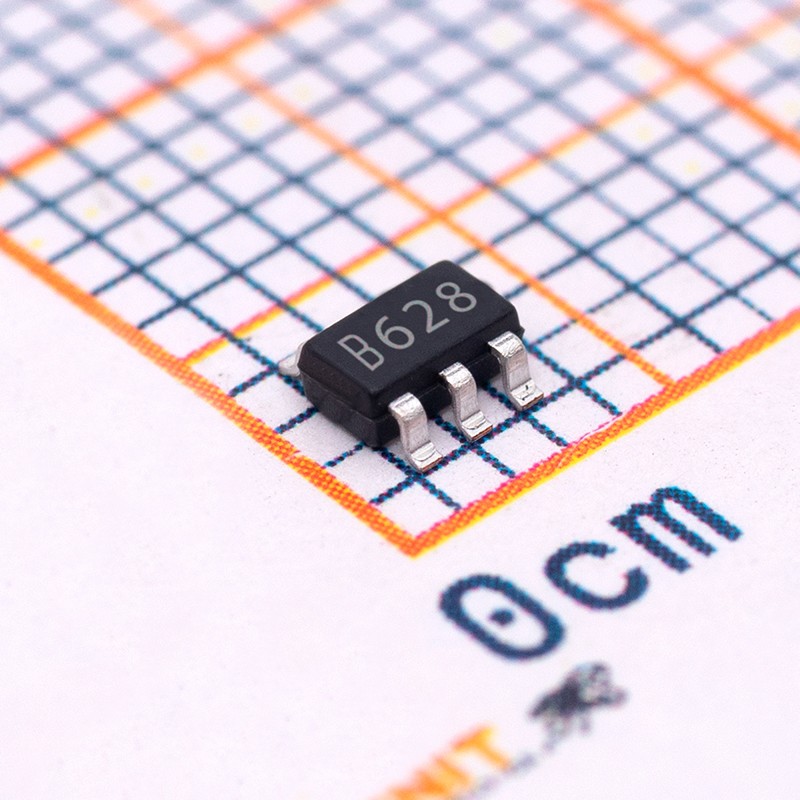

El SX1308 SOT-23-6 es un convertidor Step-Up de 6 pines, cuenta con frecuencia constante de 1.2MHz, un modo automático de Modulación de Pulso de Frecuencia con cargas ligeras, bloqueo por bajo voltaje, limitación de corriente y protección contra sobrecarga térmica. El SX1308 SOT-23-6 esta diseñado para aplicaciones pequeñas y de baja potencia como decodificadores, módems y enrutadores DSL o cableados, alimentación de pantallas LCD o ranuras PCI o PCI express. También puede ser útil como refacción para Módulos Reguladores SX1308.
ESPECIFICACIONES Y CARACTERÍSTICAS
Modelo: SX1308
Empaquetado: SOT-23-6
No. de Pines: 6
Topología: Step-Up (Boost)
Voltaje de entrada: 2 a 24VDC
Bloqueo por bajo voltaje: 1.98VDC
Voltaje de salida (ajustable): -0.3 a 30VDC
Corriente pico de salida: 4A (a partir de 1,5A se debe usar un disipador)
Eficiencia: >96%
Frecuencia de operación: 1.2MHz
Temperatura de operación: -40° a 85°C
Dimensiones: 2.9 x 1.5 x 1.1mm
Peso (Aproximado): 0.02g
DOCUMENTACIÓN Y RECURSOS
Datasheet
Pinout
INFORMACIÓN ADICIONAL
¿Cómo Funciona un Step-UP?
Es un dispositivo que aumenta o leva el voltaje con el que es alimentado. Esto se logra mediante la modulación de la forma de onda de la entrada, típicamente a través de un interruptor, para generar un voltaje de salida superior al voltaje de alimentación.
Para el SX1308 se utiliza un MOSFET como interruptor para generar el aumento de voltaje. Cuando se detecta a través del pin FB una demanda de voltaje de salida mayor, se inicia un ciclo de conmutación. Durante este ciclo se activa el MOSFET y la corriente fluye a través de la bobina, almacenando energía; al desactiva el MOSFET el campo magnético de la bobina colapsa y genera un voltaje elevado, el cual se rectifica y filtra para proporcionar una salida constante. Además gracia al control de corriente pico con el que cuneta el CI la corriente máxima esta limitada, protegiendo así el Circuito; este proceso se lleva a cabo una y otra ves para mantener la salida de voltaje dentro de los límites deseados y para lograr un aumento eficiente de voltaje.
